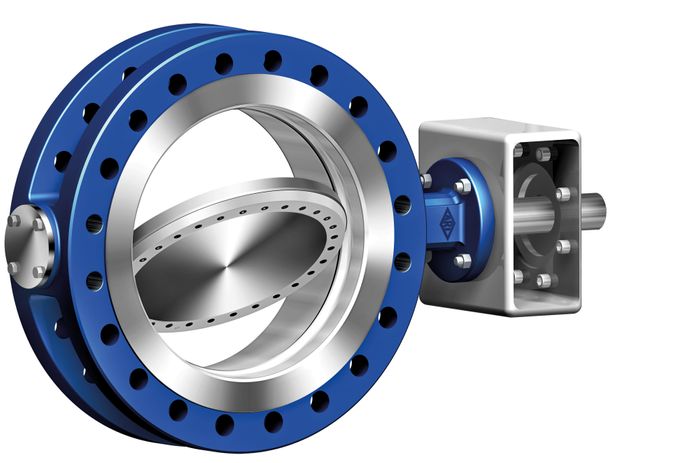

ZETRIX ^®  – die ARI-Prozessarmatur für anspruchsvollste Anwendungen

Die Klappenscheibe der Armatur ZETRIX ^®  kann mittels 90°-Auf/Zu-Schwenkbewegung den Durchfluss von flüssigen und gasförmigen Medien im Volldurchgang absperren. Diese Absperrklappe ist vielseitig einsetzbar, langlebig, sicher und auch unter härtesten Einsatzbedingungen zuverlässig dicht.

Ihre Vorteile

• Lange Lebensdauer durch wartungsfreien und stellitierten Dichtsitz (Stellit™ 21) als Standardausführung
• Reibungs- und verschleißfreies Schwenken der Klappenscheibe durch optimierte Kontakt- bzw. Schließwinkel
• „Intelligenter“ Lamellendichtring (selbstzentrierend durch schwimmende Lagerung) sorgt für eine gleichmäßige radiale Schließkraft bei minimalem Kraftaufwand
• Gehärtete Lagerbuchsen für die einteilige Sicherheitsschaltwelle



Die 3-fach exzentrische Konstruktion der Scheibe (maximale Schließkraft bei minimalem Kraftaufwand) wird durch einen „intelligenten“ Dichtring unterstützt (gleichmäßige Schließkraft, da selbstzentrierend, frei auf der Dichtfläche schwimmend). Die Vielzahl zusätzlicher, immer inkludierter Sicherheitsoptionen, wie der aufgepanzerte, stellitierte Dichtsitz (Stellit™ 21) als Standardausführung über alle Nennweiten unterstützt das sogenannte metallische Dichtprinzip über den gesamten Lebenszyklus hinweg und darüber hinaus. Übliche Zyklen betrachten den Zeitraum bis zu maximal 20 Jahre, bei ZETRIX und deren Finite-Elemente-Methode gestützten, detaillierten Entwicklung werden unter anderem 30 bis 50 Jahre Betriebsdauer angesetzt.

Diese robuste Langlebigkeit bietet eine einzigartige Leistung in einer breiten Verwendbarkeit über fast alle Bereiche und industrielle Anwendungen, petrochemischer und gebäudetechnischer Art.



Einsatzbereiche

Märkte (Auszug)

• Industrie (z. B. Papier, Stahlwerke)
• Gebäudetechnik
• Schiffbau
• Öl & Gas (z. B. Öl- und Gasverarbeitung, Raffinerien, Petrochemie)

Applikationen (Auszug)

• Autoklavenabdampf
• Energierückgewinnung
• Flüssiggasbe- und -entladung
• Gebäudeklimatisierung

Durchflussmedien (Auszug)

• Wasser
• Dampf
• (Fernwärme-)Heißwasser
• Brüden / Alkohole
• Chemikalien
• Säuren



Die 3-fach exzentrische Absperrklappe ZETRIX® gibt es auch mit spezieller Antriebstechnik, ob pneumatisch oder z. B. elektrohydraulisch die unter anderem auch einen sogenannten Sicherheitsschnellschluss (#ESD) in kleiner 1 Sekunde für den Schaltvorgang, die Drehbewegung der Klappenscheibe anbieten.

Das umfangreiche Portfolio wird aktuell auch für eine Cryo-Ausführung für Temperaturbereiche von –196 °C bis -60°C erweitert. Unser ZETRIX Standardprogramm bietet Ihnen die Auswahl im Temperaturspektrum von -60°C bis +550°C in den Nenndruckstufen PN 6 bis PN 100 bzw. in ASME ANSI Class 150, 300 und 600.
